Spektralbiblioteket er opbygget af spektralsignaturer målt i felten med et Cropscan 16-kanals Multispectral Radiometer, som måler refleksion af solstråling ved 16 forskellige bælgelængder.

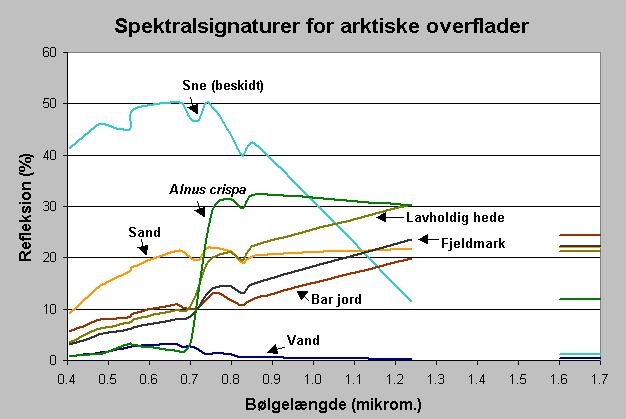

Eksempel på spektralsignaturer for udvalgte arktiske overflader målt med et Cropscan 16-kanals radiometer. Linierne mellem 1.6µm og 1.7µm angiver niveauet i båndet placeret ved 1.65µm. Se endvidere NB nedenfor om knækket ved 0.83µm.
Formålet med indsamling af spektralsignaturer er at anvende disse til at styre klassifikationen af områderne samt analysere muligheden for spektralt at adskille vegetationstyper. Når refleksionen af en overflade er kendt kan klassifikationsprocessen sammenligne en ukendt signatur med den kendte spektralsignatur og dermed tildele pixlen den klasse, som ligger nærmest.
MSR16 måler i modsætning til traditionelle spektroradiometre både den indkommende og udgående stråling. Dermed kan reflektionen beregnes direkte og løbende kalibrering undgås samtidig med at instrumentet bliver nemmere at foretage feltmålinger med.
NB: Det markante knæk i spektralsignaturerne ved 0.83µm er ikke et udtryk for overfladens sande spektralsignatur men forekommer da båndet tilsvarer TM4 og derfor er bredere end de andre bølgelængdebånd som er anvendt. Det brede bånd vil inkludere refleksion fra bølgelængder op til 0.9µm hvor refleksionen er lavere og derfor vil trække den samlede refleksion for båndet ned.
Nedenfor følger de målte spektralsignaturer. Data er kalibreret men kun sparsomt sorteret. Således kan spektra med fejl forekomme i datamaterialet! Endvidere er det også vigtigt at at huske at variationen i refleksion fra vegetation er stor i forhold til andre typer overflader. Dette skyldes primært den komplekse sammensætning af blade og deres orientering i forhold til satellitten. To blade fra en Betula nana busk kan set på samme måde have stort set samme refleksionsmønster men drejes det ene blad af vinden og vinkles lidt i forhold til det andet er refleksionsmønstrene ikke længere ens.
De målte spektra er tilgængelige for de fleste kortlagte vegetationsoverflader i ENVI- og ASCII-format. ENVI-filerne er pakket med WinZip, som kan downloades i evalueringsformat hos http://www.winzip.com. Bølgelængderne er angivet i µm og refleksionen på en skala fra 0 til 1.
